(一)、概述:
QFG型系列高效浅层喷射气浮装置是我公司在国内通用气浮技术基础上，研究了各种气浮池的池型，并根据气浮的原理，研制成功高效新型的浅层浮选装置。实践证明，浅层高效旋流浮选装置可在印染、制革、造纸、冶金、电镀和化工等各种不同的废水处理中得到广泛应用，可以有效地去除废水中的各种悬浮物和重金属离子，也可以作为生化工程的预处理技术，通过预处理可优先去除生物难以降解的固形有机物、有害物和毒物等杂质。既可保证生化的正常运行，又可降低生化负荷，减少投资和占地，更可用高效旋流浮选装置取代生化处理中的“二沉池”，因为浅层高效旋流浮选装置具有固液分离速度快，对活性污泥有良好的充氧效果和提高活性污泥浓度等优于“二沉池”，其应用领域前景广阔。
(二)、装置的工作原理与工艺流程:
2.1、工作原理:
浅层气浮装置在一定压力下将空气溶解于水,制备成溶气水。然后通过释放系统将溶解在水中的过量空气转化成数量众多的微气泡。含有众多微气泡的溶气水在浅层高效旋流浮选池中与废水混合，微气泡与悬浮颗料相互吸附，凝聚并浮至水面。在浅层高效旋流浮选池内设置了旋转布水和集水器，使混合污水在水平流速基本处于零速状态，从而控制了池内的紊流现象，提高了分离效果。浮渣采用回转撇渣器将浮渣刮除，比重较大的颗料沉降于池底，由刮泥板刮于排泥槽内排出。废水中的胶体悬浮物应投加凝聚剂，使胶体悬浮物发生凝聚反应，形成颗料粗大的絮体。这些絮体与微气泡相互粘附上浮而分离出来。
2.2、工艺流程:

（三）、特点：
3．1、具有特殊的布水集水和稳流装置。它使池中水始终保持相对稳定，在旋转布水过程中形成稳定的混合反应区和分离区及清水区。
3．2、原水在池中的停留时间缩短为3min左右。
3．3、设备容积小，在相同负荷条件下，与传统法相比，其容积仅为传统法的五分之一。
3．4、本装置是多层组合叠加设备，这样极大地减少了设备的占地面积，有利于室内安装。
3．5、采用旋转刮泥机，使浮泥能及时刮去，减少滞留池内的机会，有利于浮选效率的发挥。
3．6、与传统法相比，具有结构简单、紧凑，操作方便，节省能耗，处理效果好等优点。
3．7、本装置是浅层、高效，因而设备体积小，处理量大，侧重轻，适应性广，更适应地方小、厂房紧的单位与厂家。设备可置于楼顶或物体空间，小巧玲珑，体态优美。
（四）、技术特性:

设备型号：QFG-100
设计温度:≤60℃
设计压力:常压
停留时间：3min
微气泡直径:10～30微米
溶气水微气泡消失时间:4～5min(以1来水为标准)
溶气水压力:0.4MPa

当进水SS≤6000mg/L；PH值在5.5～10时；出水SS≤30mg/L
对于废纸造纸废水：当进水CODcr≤3000mg/L，出水CODcr:50～200mg/L
    对于制浆中段废水:当进水CODcr≤2000mg/L，出水CODcr:150～450mg/L；
BOD5去除率60％～80％。色度去除约80％。

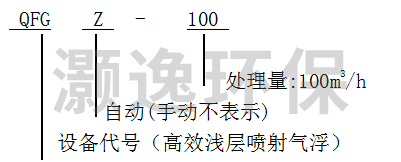

(五)、型号说明:

(五)、设备规格表:

序号	设备型号	处理量 (m3/h)	浮选池直径φ（mm）	浮选池高H（mm）	有效水深（mm）	总功率 （KW）
1.	QFG-10	10	1800	630	400	5.2
2.	QFG-20	20	2400	630	400	6.2
3.	QFG-30	30	3000	650	450	7.7
4.	QFG-50	50	4200	650	450	7.7
5.	QFG-80	80	5000	650	450	8.2
6.	QFG-100	100	5800	700	500	13.7
7.	QFG-150	150	7200	700	500	13.7
8.	QFG-200	200	8200	750	550	17.7
9.	QFG-300	300	10000	750	550	24.7

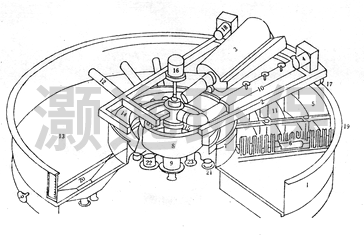

(六)、高效浅层喷射气浮结构图
